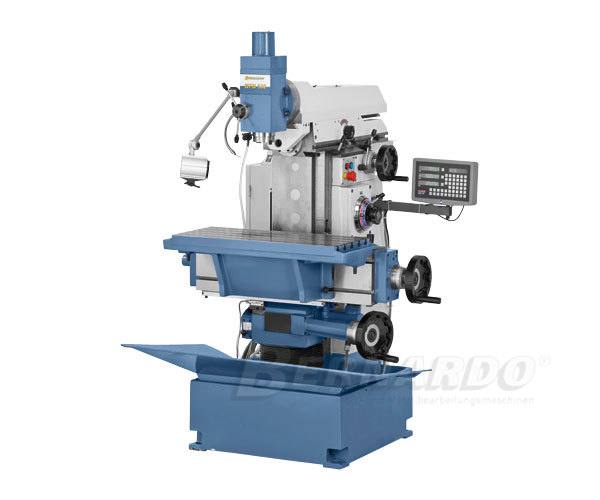

Bernardo Universal-Werkzeugfräsmaschine WFM 500


20.760,00 EURzzgl. MwSt., zzgl. Versand



Art.Nr.:
02-1300XL
Lieferzeit:
Versandgewicht:
1100 kg



Bernardo Universal-Werkzeugfräsmaschine WFM 500



Die Universal-Werkzeugfräsmaschine WFM 500 eignet sich zur Ausführung von leichten und mittelschweren Fräsarbeiten. Dieses Modell bietet bereits mit dem Standardzubehör die Möglichkeit horizontale, vertikale und schräge Fräsarbeiten durchzuführen. Anwendung findet dieses Modell hauptsächlich im Werkzeug- und Formenbau, im Modellbau, aber auch in Ausbildungsstätten wird diese Maschine gerne eingesetzt.



Tischgröße

750 x 320 mm

Vertikale Aufspannfläche

830 x 225 mm

Verfahrweg Längs (x)

405 mm

Verfahrweg Quer (y)

200 mm

Verfahrweg Vertikal (z)

390 mm

Tischbelastung

300 kg

Vertikalfräskopf



Spindeldrehzahl

(12) 40 - 1600 U/min

Spindelaufnahme

ISO 40

Pinolenhub

80 mm

Ausladung max.

680 mm

Abstand Spindel / Tisch

60 - 445 mm

Spindelkopf Schwenkbereich

-90° bis +90°

Horizontalfräskopf



Spindeldrehzahl

(12) 40 - 1600 U/min

Spindelaufnahme

ISO 40

Abstand Horizontalspindel / Tisch

35 - 425 mm

Vorschubgeschwindigkeiten



x-Achse

(12) 10 - 380 mm/min

y-Achse

(12) 10 - 380 mm/min

z-Achse

(12) 10 - 380 mm/min

Eilgang (x / y / z)

1200 mm/min

T-Nuten (Anzahl / Breite / Abstand)

5 / 14 mm / 63 mm

T-Nuten Vertikaltisch (Anzahl / Breite / Abstand)

2 / 14 mm / 126 mm

Vorschubmotor

0,75 kW

Hauptmotor

2,2 kW

Maschinenabmessung (B x T x H)

1270 x 1320 x 1800 mm

Gewicht ca.

1100 kg

  • Gehärtete und präzisionsgeschliffene Führungen gewährleisten eine hohe Arbeitsgenauigkeit
  • Maschinenständer in schwerer Gussausführung garantiert ein vibrationsfreies Arbeiten und hohe Genauigkeit
  • Serienmäßig mit Manuell-, Automatik- und Eilgangvorschüben in allen drei Achsen ausgestattet
  • Unentbehrliche Maschine im Werkzeugbau, Formenbau, Ausbildungsstätten, Industrie, Modellbau, Musteranfertigung
  • Zusätzliche Handverstellung der Traverse vergrößert den Arbeitsbereich der Maschine auch außerhalb der Tischfläche
  • Übersichtlich angebrachte Schaltelemente für die Drehzahl- und Vorschubeinstellung
  • Serienmäßig mit Gegenhalter und langem Fräsdorn für horizontale Fräsarbeiten
  • Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der freiwählbaren Spindeldrehzahl und der Vorschübe
  • Zum Horizontalfräsen wird der Vertikalfräskopf um 90° gedreht
  • Einfache Bedienung der Schaltelemente für den Drehzahlwechsel
  • Alle Steuer- und Bedienelemente aud der rechten Maschinenseite



Lieferumfang:

  • Anzugspindel M16
  • Halogenleuchte
  • Kühlmitteleinrichtung
  • Vorschub für x-, y- und z-Achse
  • 3-Achs-Positionsanzeige
  • Horizontal-Gegenlager
  • Langer Fräsdorn ISO 40/16 mm
  • Langer Fräsdorn ISO 40/22 mm
  • Langer Fräsdorn ISO 40/27 mm
  • Langer Fräsdorn ISO 40/32 mm
  • Adapter ISO 40/MK 1, ISO 40/ MK 2 / ISO 40/MK 3
  • Spannzangenfutter mit Spannzangen 2 - 12 mm
  • Späneauffangblech
  • Tisch-Teilumhausung
  • Bedienwerkzeug





Lieferbares Sonderzubehör:
  • Universal - Schwenktisch 620 x 320 mm (Art.Nr.:02-1303)
  • Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 4, inkl. Bohrstangen (Art.Nr.:25-1020)
  • Aufnahmeschaft für Plan- und Ausdrehkopf ISO 40 (Art.Nr.:25-1011)
  • Fräser-Spannzangenfutter ER-Set ISO 40, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1011)
  • Adapter ISO 40 / MK 2 (Art.Nr.:26-1067)
  • Adapter ISO 40 / MK 3 (Art.Nr.:26-1068)
  • Adapter ISO 40 / MK 4 (Art.Nr.:26-1069)
  • Horizontal- u. Vertikalrundtisch HV 10 - 250 mm (Art.Nr.:27-1002)
  • Halb-Universal-Teilkopf BS-1 (Art.Nr.:27-1046)
  • Spannwerkzeugsortiment 52-tlg., 14 mm, M 12 (Art.Nr.:28-1001)
  • Weitspann-Maschinenschraubstock FJ 125 (Art.Nr.:28-2086)
  • Hydraulischer Maschinenschraubstock AH 125 mit Drehteller (Art.Nr.:28-2116)
  • Hochdruck-Maschinenschraubstock mit Drehteller PHV 160 (Art.Nr.:28-2121)
  • Parallelunterlagen-Satz 28-tlg. (Art.Nr.:35-1020)
  • Satz Schaft-Schruppfräser HSS TiN-beschichtet, 6 - 25 mm, 10-tlg. (Art.Nr.:42-1016)
  • Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
  • Planfräser 75° - diam. 80 mm / B 27 mm (Art.Nr.:42-1085)
  • Kombi-Aufsteckfräsdorn ISO 40 / 27 mm (Art.Nr.:26-1058)
  • Maschinenschuh NE 120 (Art.Nr.:53-2011)
  • Bernardo Bohrmilch DRILL, 1:20 verdünnbar, im 5 l Kanister (Art.Nr.:54-1200)
