Bernardo UWF 80 E Universalfräsmaschine mit Digitalanzeige und y-Vorschub


8.100,00 EURzzgl. 16 % MwSt., zzgl. Versand



Art.Nr.:
02-1211XL
EAN:
9009468001063
Lieferzeit:
Versandgewicht:
980 kg

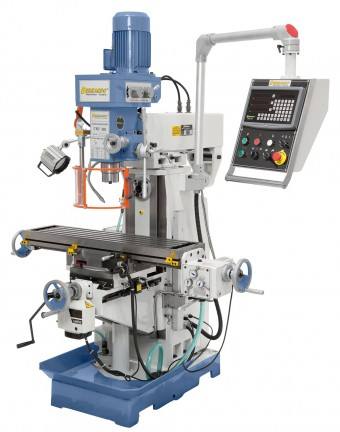

Bernardo UWF 80 E Universalfräsmaschine. Inkl. Vorschub für y-Achse und 3-Achs-Digitalanzeige


Die robuste Universalfräsmaschine UWF 80 E ist durch die Kombination von Horizontal- und Vertikalspindel für die Produktion von Einzel- und Kleinserien geeignet. Durch die Tischaufspannfläche von 1000 x 240 mm können auch größere Werkstücke einfach bearbeitet werden.



Technische Spezifikationen

Tischgröße

1000 x 240 mm

Spindelaufnahme

ISO 40

Spindeldrehzahl vertikal

(8) 115 - 1750 U/min

Spindeldrehzahl horizontal

(9) 60 - 1350 U/min

Pinolenhub

125 mm

Verfahrweg längs (x)

600 mm

Verfahrweg quer (y)

160 mm

Verfahrweg vertikal (z)

350 mm

Abstand Spindel / Tisch

0 - 340 mm

Ausladung

190 - 630 mm

Tisch schwenkbar

-45° bis +45°

Vorschubbereich, längs

(8) 24 - 720 mm/min

T-Nutengröße

14 mm

Motorleistung vertikal

0,85 / 1,5 kW

Motorleistung horizontal

1,5 kW

Maschinenabmessung (B x T x H)

1430 x 1400 x 2100 mm

Gewicht ca.

980 kg

Features

  • Vielseitige Anwendungsmöglichkeiten durch die Horizontal- bzw. Vertikalspindel
  • Frästisch 45° rechts - links schwenkbar
  • Hohe Rundlaufgenauigkeit durch Kegelrollenlager (≤0,015 mm)
  • Komfortable Drehzahleinstellung der Frässpindeln
  • Schwenkbarer Fräskopf von -90° bis +90°
  • Tischaufspannfläche 1000 x 240 mm
  • Automatischer Tischvorschub in x- und y-Achse inklusive Eilgang
  • Fräsen: Pinolenzustellung über Handrad
  • Bohren: Pinolenzustellung über Sterngriff
  • Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
  • Rechts- Linkslaufeinrichtung zum Gewindeschneiden
  • Schwalbenschwanzführung des Getriebekopfes
  • Präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten



Lieferumfang:

  • Anzugsspindel M 16
  • LED-Maschinenleuchte
  • Kühlmitteleinrichtung
  • Automatischer Frästischvorschub für x-Achse: x-Achsenweg verringert sich auf 500 mm
  • Automatischer Frästischvorschub für y-Achse
  • Adapter ISO 40/MK 3
  • Adapter ISO 40/MK 2
  • Adapter ISO 40/B 18
  • Langer Fräsdorn ISO40/27 mm
  • Verstellbare Schutzeinrichtung
  • Schutzabdeckung zum Horizontalfräsen
  • Horizontalgegenlager



Lieferbares Sonderzubehör:

  • Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 4, inkl. Bohrstangen (Art.Nr.:25-1020)
  • Aufnahmeschaft für Plan- und Ausdrehkopf ISO 40 (Art.Nr.:25-1011)
  • Fräser-Spannzangenfutter-Set ER 40, ISO 40, 3-25 mm, 16-tlg. (Art.Nr.:26-1011)
  • Adapter ISO 40 / MK 2 (Art.Nr.:26-1067)
  • Adapter ISO 40 / MK 3 (Art.Nr.:26-1068)
  • Adapter ISO 40 / MK 4 (Art.Nr.:26-1069)
  • Horizontal- u. Vertikalrundtisch HV 8 - 200 mm (Art.Nr.:27-1001)
  • Halb-Universal-Teilkopf BS-1 (Art.Nr.:27-1046)
  • Spannwerkzeugsortiment 58-tlg., 14 mm, M 12 (Art.Nr.:28-1001)
  • Weitspann-Maschinenschraubstock FJ 125 (Art.Nr.:28-2086)
  • Hydraulischer Maschinenschraubstock VH 125 mit Drehteller (Art.Nr.:28-2089)
  • Kantentaster diam. 10 mm / 10 mm (Art.Nr.:32-1065)
  • Parallelunterlagen-Satz 28-tlg. (Art.Nr.:35-1020)
  • Konusbohrerkassette Satz B, MK 2/3, 14,5 - 30 mm, 9-tlg. (Art.Nr.:41-1051)
  • Satz Schaft-Schruppfräser HSS TiN-beschichtet, 6 - 25 mm, 10-tlg (Art.Nr.:42-1016)
  • Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
  • Planfräser 75° - diam. 80 mm / B 27 mm (Art.Nr.:42-1085)
  • Kombi-Aufsteckfräsdorn ISO 40 / 27 mm (Art.Nr.:26-1058)
  • Maschinenschuh NE 120 (Art.Nr.:53-2011)
  • Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art.Nr.:54-1206)
