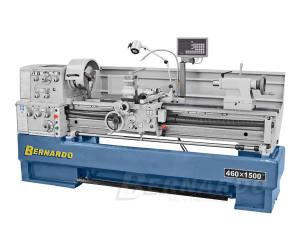

Bernardo Universaldrehmaschine Solid 460 x 1000


15.196,60 EURzzgl. 19 % MwSt., zzgl. Versand



Art.Nr.:
03-1311XL
Lieferzeit:
Versandgewicht:
1750 kg

Bernardo Universaldrehmaschine Solid 460 x 1000



Die Universaldrehmaschine Solid 460 x 1000 wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist.





Spitzenweite

1000 mm

Spitzenhöhe

230 mm

Umlaufdurchmesser über Bett

460 mm

Umlaufdurchmesser über Kröpfung

690 mm

Umlaufdurchmesser über Planschlitten

274 mm

Bettbreite

300 mm

Spindelbohrung

58 mm

Spindelaufnahme

DIN 55029, D1-6

Drehzahlbereich

(12) 25 - 2000 U/min

Bereich Längsvorschübe

(42) 0,031 - 1,7 mm/U

Bereich Planvorschübe

(42) 0,014 - 0,784 mm/U

Metrische Gewinde

(41) 0,1 - 14 mm

Zollgewinde

(60) 2 - 112 Gg/1"

Pinolendurchmesser

60 mm

Pinolenweg

130 mm

Pinolenaufnahme

MK 4

Motorleistung

5,5 kW (7,5 PS)

Maschinenabmessung (B x T x H) 2200 x1080 x 1370 mm

Gewicht ca.

1750 kg

  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisonsausführung
  • Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
  • Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Inklusive 4 einstellbare Nocken zur automatischen Abschaltung des Bettschlittens
  • Das Maschinenbett, in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird

Lieferumfang Bernardo Universaldrehmaschine Solid 460 :
  • 3-Achs-Positionsanzeige
  • 3-Backenfutter PS3-250 mm / D6
  • Planscheibe K72-320 mm / D6
  • Aufspannscheibe 350 mm
  • Feststehende Lünette - Durchlass diam. max. 150 mm
  • Mitlaufende Lünette- Durchlass diam. max. 110 mm
  • Kühlmitteleinrichtung
  • Erstbefüllung mit Shell Tellus 46
  • Schnellwechselstahlhalter System Multifix, Größe B
  • Magnetbremse nach CE-Norm
  • Elektromechanische Spindelbremse
  • Wechselräder
  • 2 Zentrierspitzen
  • Gewindeuhr
  • Halogenlampe
  • Spänerückwand
  • Bedienungswerkzeug



Lieferbares Sonderzubehör Bernardo Universaldrehmaschine Solid 460 :

  • 4-Backenfutter DK12-200 mm / D6, nach DIN 55029 (Art.Nr.:21-0835)
  • 4-Backenfutter PS4-250, nach DIN 6350 (Art.Nr.:21-2003F)
  • Weiche Monoblockbacken SJ-PS3-250 (Art.Nr.:21-3205)
  • Grundbacken MJ-PS3-250 (Art.Nr.:21-3283)
  • Weiche Aufsatzbacken STJ-PS3-250 (Art.Nr.:21-3243)
  • Weiche Monoblockbacken DSJ-DK12-200 (Art.Nr.:21-0867)
  • Weiche Monoblockbacken SJ-PS4-250 (Art.Nr.:21-3223)
  • Umkehr-Aufsatzbacken TJ-PS3-250 (Art.Nr.:21-3323)
  • Kurzkegelflansch FL nach DIN 55029 200 / D6, futterseitig plan, Gusskörper (Art.Nr.:21-4057)
  • Futterflansch FL 250 mm nach DIN 55029, D1-6 (Art.Nr.:21-4058)
  • Mitlaufende Körnerspitze Type PC, MK 4 (Art.Nr.:22-1003)
  • Mitlaufende Präzisions-Körnerspitze NCA - MK 4 (Art.Nr.:22-1010)
  • Mitl. Körnersp. Type SMA, MK 4 inkl. 7 Einsätzen (Art.Nr.:22-1042)
  • Mitlaufender Zentrierkegel MK 4 - 125 mm (Art.Nr.:22-1060)
  • Revolverkopf MK 4 mit 6 Stationen (Art.Nr.:22-1072)
  • Einsätze für Revolverkopf MK 4 (Art.Nr.:22-1077)
  • Spannzangenfutter 5C (Art.Nr.:22-1090)
  • Spannzangenfutter 5C mit Aufnahme D1-6 (Art.Nr.:22-1096)
  • Spannzangenset 5C / 3 - 26 mm, 24-tlg.(Art.Nr.:22-1097)
  • Wechselhalter mit geradem Einsatz für Größe B, 25 x 120 mm (Art.Nr.:23-1007B1)
  • Wechselhalter mit geradem Einsatz für Größe B, 32 x 140 mm (Art.Nr.:23-1007B4)
  • Wechselhalter mit Prismeneinsatz für Größe B, diam. 32 x 130 mm (Art.Nr.:23-1012)
  • Schnellspannbohrfutter 1 - 16 mm / B 16 (Art.Nr.:24-1082)
  • Drehmeisselsatz mit HM-Wendeschneidplatten, 20 mm, 5-tlg. (Art.Nr.:44-2023)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 20 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2054)
  • Drehmeißelsatz mit HM-Wendeplatten 20 mm, 7-tlg. (Art.Nr.:44-3088)
  • Maschinenschuh NE 120 (Art.Nr.:53-2011)
  • Bernardo Kühlmittelflüssigkeit TURN für Drehmaschinen, im 5 l Kanister (Art.Nr.:54-1202)
