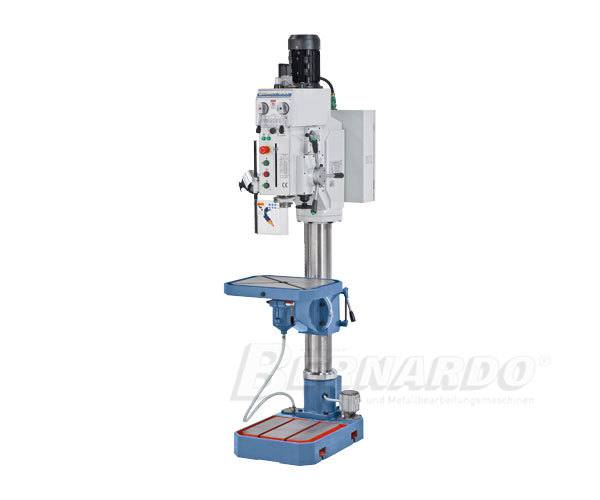

Bernardo Getriebe-Säulenbohrmaschine GB 40 N
Bernardo Getriebebohrmaschine, Bernardo GB 40 N
|
|
Die Getriebe-Säulenbohrmaschine ist durch ihre robuste Ausführung und großen Leistungsfähigkeit sowohl für Reparaturbetriebe als auch für die industrielle Fertigung verwendbar.
|
Bohrleistung in Stahl
|
40 mm
|
|
Bohrleistung in Guss
|
45 mm
|
|
Gewindeschneiden max.
|
M24
|
|
Bohrfutter
|
1 - 13 mm / B 16
|
|
Morsekonus
|
MK 4
|
|
Spindeldrehzahl
|
(12) 75 - 2020 U/min
|
|
Vorschubbereich
|
0,12 / 0,24 / 0,40 mm/U
|
|
Ausladung
|
340 mm
|
|
Bohrtisch schwenkbar
|
-45° bis +45°
|
|
Abstand Spindel / Tisch max.
|
605 mm
|
|
Abstand Spindel / Bodenplatte
|
1190 mm
|
|
Pinolenhub
|
195 mm
|
|
Säulendurchmesser
|
140 mm
|
|
Tischgröße / T-Nutengröße
|
540 x 440 mm / 14 mm
|
|
Arbeitsfläche Bodenplatte
|
400 x 410 mm
|
|
Motor-Abgabeleistung S1 100%
|
1,5 kW / 400 V
|
|
Motor-Aufnahmeleistung S6 40%
|
2,2 kW / 400 V
|
|
Maschinenabmessung (B x T x H)
|
570 x 850 x 2230 mm
|
|
Gewicht ca.
|
615 kg
|
- Hohe Laufruhe durch gehärtete und geschliffene Zahnräder
- Garantierte Rundlaufgenauigkeit ≤ 0,02 mm, in der Pinole gemessen
- Großer Drehzahlbereich von 75 - 2020 U/min (12 Stufen) für optimales Arbeiten
- Kühlmittelanlage und Beleuchtung serienmäßig
- Rechts- und Linkslauf der Pinole zum Gewindeschneiden
- 3 automatische Bohrvorschübe über Elektromagnetkupplung schaltbar
- Tisch in der Waagrechten um die Säule drehbar, schwenkbar um 45° rechts und links
- Geschliffene Grundplatte mit T-Nuten zum Aufspannen von besonders hohen Werstücken
Lieferumfang:
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Reduzierhülse MK 4 / 3, MK 4 / 2, MK 3 / 1
- Kühlmitteleinrichtung
- Gewindeschneideinrichtung
- Automatischer Werkzeugauswerfer
- Erstbefüllung mit Shell Tellus 46
- Schutzabdeckung
- Maschinenleuchte
Lieferbares Sonderzubehör:
- Bohrfutterdorn MK 4 - B 18 (Art.Nr.:24-1009)
- Kegelwischer MK 4 (Art.Nr.:24-1062)
- Schnellspann-Bohrfutter mit Aufnahmeschaft MK 4, 1 - 16 mm (Art.Nr.:24-1073)
- Schnellspannbohrfutter 1 - 16 mm / B 18 (Art.Nr.:24-1083)
- Gewindeschneidapparat MK 4, M 3 - M 12 (Art.Nr.:24-1091)
- Gwindeschneidapparat MK 4, M 12 - M 24 (Art.Nr.:24-1093)
- Spannwerkzeugsortiment 52-tlg., 14 mm, M 12 (Art.Nr.:28-1001)
- Zweiteiliger Maschinenschraubstock MS 160 (Art.Nr.:28-1020)
- Industrie-Bohrmaschinenschraubstock BMI 150 (Art.Nr.:28-2017)
- Industrie-Bohrmaschinenschraubstock BMS 140 (Art.Nr.:28-2019)
- Industrie-Bohrmaschinenschraubstock BMS 200 (Art.Nr.:28-2020)
- Spiralbohrer HSS mit Morsekonus MK 2 / 3 - 17-tlg. - 14,5 - 30 mm, Satz C (Art.Nr.:41-1055)
- Maschinenschuh MS 80 (Art.Nr.:53-2000)
- Bernardo Bohrmilch DRILL, 1:20 verdünnbar, im 5 l Kanister (Art.Nr.:54-1200)
|
|
