Bernardo Universal-Drehmaschine Digitalanzeige Master 400x1000

Art.Nr.:
03-1289XL
Lieferzeit:
3-4 Tage
Verfügbarkeit:
0
Artikeldatenblatt:
Drucken
Merken:

7.766,98 EUR
zzgl. 19 % MwSt. zzgl. Versandkosten
- +

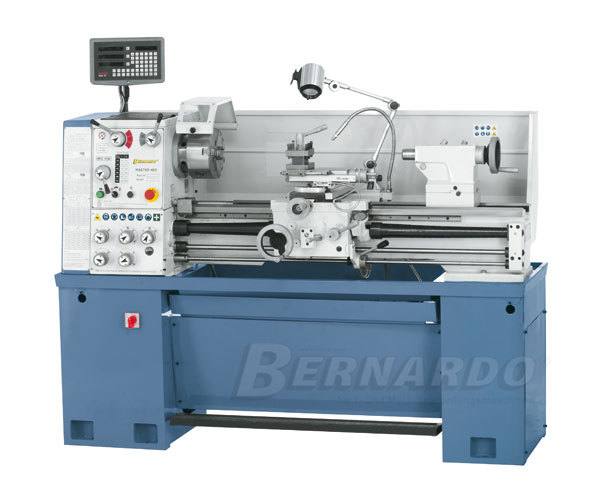

Bernardo Universal-Drehmaschine Digitalanzeige Master 400x1000

Bernardo Universaldrehmaschine Master 400x1000

Universal Drehmaschine mit Digitalanzeige.

Die Master 400 ist eine kompakt gebaute Universaldrehmaschine mit großem Einsatzbereich und überzeugt vor allem durch den Drehdurchmesser von 400 mm, sowie der Spindelbohrung von 55 mm. Aufgrund ihrer Konstruktion (Bauart, Leistung, Vorschübe, ...) kann sie sowohl in Ausbildungswerkstätten, aber auch für den Werkzeugbau und Reparaturbetriebe erfolgreich eingesetzt werden.



Spitzenweite

1000 mm

Spitzenhöhe

200 mm

Umlaufdurchmesser über Bett

400 mm

Umlaufdurchmesser über Kröpfung

506 mm

Umlaufdurchmesser über Planschlitten

240 mm

Bettbreite

210 mm

Spindelbohrung

55 mm

Spindelaufnahme

DIN 55029, D1-5

Drehzahlbereich

(12) 45 - 2000 U/min

Bereich Längsvorschübe

(27) 0,06 - 2,78 mm

Bereich Planvorschübe

(22) 0,01 - 0,72 mm

Metrische Gewinde

(36) 0,8 - 14 mm

Zollgewinde

(30) 2 - 28 Gg/1"

Pinolendurchmesser

45 mm

Pinolenweg

100 mm

Pinolenaufnahme

MK 3

Motor-Abgabeleistung S1 100%

2,2 kW

Motor-Aufnahmeleistung S6 40%

3,3 kW

Maschinenabmessung (B x T x H)

1860 x 800 x 1600 mm

Gewicht ca.

810 kg

  • Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
  • Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Gehärtete und geschliffene Zahnräder auch im Vorschubgetriebe
  • Sehr handliche, stabile Maschine mit Leit- und Zugspindel
  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
  • Maschinenunterbau in schwerer Gußausführung
  • Reitstock kann zum Kegeldrehen ± 5 mm verschoben werden
  • Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
  • Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
  • Optimales Preis-Leistungsverhältnis, modernes Design
  • Serienmäßig mit integrierter Rutschkupplung



Lieferumfang Bernardo Universal-Drehmaschine

  • 3-Backenfutter DK11-200 mm / D5
  • Planscheibe K72-200 mm / D5
  • Feststehende Lünette - Durchlass diam. max. 90 mm
  • Mitlaufende Lünette - Durchlass diam. max. 70 mm
  • Kühlmitteleinrichtung
  • Erstbefüllung mit Shell Tellus 46
  • Aufspannscheibe 320 mm
  • Vierfachstahlhalter
  • Mikrometerlängsanschlag
  • Gewindeuhr
  • Halogenleuchte
  • Reduzierhülse
  • Wechselräder
  • 2 Zentrierspitzen
  • Spindelbremse
  • Bremsmotor
  • Bedienungswerkzeug



Lieferbares Sonderzubehör Bernardo Universal-Drehmaschine

  • Bernardo Standard-4-Backenfutter DK12-D, DIN 55029, DK12-160/D5, Gussausführung (Art.Nr.:21-0834)
  • Weiche Monoblockbacken DSJ-DK11-200 (Art.Nr.:21-0854)
  • Weiche Monoblockbacken DSJ-DK12-200 (Art.Nr.:21-0867)
  • Weiche Aufsatzbacken DSTJ-DK11-200 (Art.Nr.:21-0878)
  • Umkehraufsatzbacken DTJ-DK11-200 (Art.Nr.:21-0922)
  • Kurzkegelflansch FL nach DIN 55029 200 / D5, futterseitig plan, Gusskörper (Art.Nr.:21-4056)
  • Mitlaufende Körnerspitze PC - MK 3 (Art.Nr.:22-1002)
  • Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 3 (Art.Nr.:22-1041)
  • Mitlaufender Zentrierkegel MK 3 / 100 mm (Art.Nr.:22-1055)
  • Revolverkopf MK 3 mit 6 Stationen (Art.Nr.:22-1071)
  • Einsätze für Revolverkopf MK 3 (Art.Nr.:22-1076)
  • Spannzangenfutter 5C (Art.Nr.:22-1090)
  • Spannzangenset 5C / 3 - 26 mm, 24-tlg (Art.Nr.:22-1097)
  • Schnellwechselstahlhalterset System Multifix Größe E, inkl. 4 gerader Einsätze (Art.nr.:23-1001)
  • Montagekosten für Multifix A bzw. E ** (Art.Nr.:23-1090)
  • Schnellspannbohrfutter 1 - 16 mm / B 16 (Art.Nr.:24-1082)
  • HSS-Drehmeisselsatz, 16 mm, 8-tlg. (Art.Nr.:44-1026)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 16 mm, 5-tlg. (Art.Nr.:44-2022)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 16 mm, 4-tlg., inkl. Bohrstange (Art.Nr.:44-2032)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 16 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2053)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 16 mm, 7-tlg., Satz D (Art.Nr.:44-3086)
  • Maschinenschuh MS 80 (Art.Nr.:53-2000)
  • Bernardo Kühlmittelflüssigkeit TURN für Drehmaschinen, im 5 l Kanister (Art.Nr.:54-1202)
