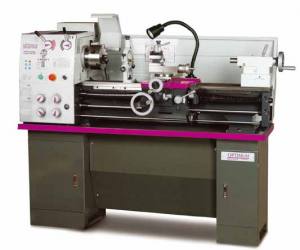

Optimum D 320 x 920 DrehmaschineKomplett ausgestattete Leit- und Zugspindel-Drehmaschinen mit im Ölbad laufendem Vorschubgetriebe. “VARIO”-Ausführung mit Frequenzumrichter “Made in Germany”
Dieser Artikel ist nicht mehr lieferbar ! Argumente, die in Qualität, Leistung und Preis überzeugen
. Lieferumfang Optimum D 320 x 920 Drehmaschine
|
Modell | D 320 x 630 | D 320 x 630-DPA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Technische Daten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Spitzenhöhe | 160 mm | 160 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Spitzenweite | 630 mm | 630 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Umlauf-Ø über Maschinenbett | 320 mm | 320 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Umlauf-Ø über Schlitten | 190 mm | 190 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Umlauf-Ø ohne Bettbrücke | 430 mm | 430 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Länge der Bettbrücke | 230 mm | 230 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Spindeldrehzahl | 65 - 1800 min-1 | 65 - 1800 min-1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stufenanzahl | 18 Stufen | 18 Stufen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Spindelkonus | MK 5 | MK 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Spindelaufnahme | Camlock ASA D 1 - 4“ | ASA D 1 - 4“ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Spindelbohrung | 38 mm | 38 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bettweite | 181 mm | 181 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Oberschlitten-Verfahrweg | 85 mm | 85 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Planschlitten-Verfahrweg | 162 mm | 162 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Reitstockkonus | MK3 | MK3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Reitstock-Pinolenhub | 100 mm | 100 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Längsvorschub (32) | 0,052-1,392 mm/U | 0,052-1,392 mm/U | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Planvorschub(32) | 0,014-0,380 mm/U | 0,014-0,380 mm/U | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gewindesteigung-Metrisch | 0,4 - 7 mm | 0,4 - 7 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Steigung - Zoll | 56 - 4 Gg/1“ | 56 - 4 Gg/1“ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vierfachstahlhalter Aufnahmehöhe | max. 16 mm | max. 16 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Motorleistung | 1,5 kW 400 V ~50Hz | 1,5 kW 400 V ~50Hz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Abmessungen (L x B x H) | 1390 x 760 x 1420 mm | 1390 x 760 x 1420 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Nettogewicht | 400 kg | 400 kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Modell | D 320 x 920 | D 320 x 920-DPA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Technische Daten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Spitzenhöhe | 160 mm | 160 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Spitzenweite | 920 mm | 920 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Umlauf-Ø über Maschinenbett | 320 mm | 320 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Umlauf-Ø über Schlitten | 190 mm | 190 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Umlauf-Ø ohne Bettbrücke | 430 mm | 430 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Länge der Bettbrücke | 230 mm | 230 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Spindeldrehzahl | 65 - 1800 min-1 | 65 - 1800 min-1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stufenanzahl | 18 Stufen | 18 Stufen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Spindelkonus | MK 5 | MK 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Spindelaufnahme | ASA D 1 - 4“ | ASA D 1 - 4“ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Spindelbohrung | 38 mm | 38 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bettweite | 181 mm | 181 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Oberschlitten-Verfahrweg | 85 mm | 85 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Planschlitten-Verfahrweg | 162 mm | 162 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Reitstockkonus | MK3 | MK3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Reitstock-Pinolenhub | 100 mm | 100 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Längsvorschub (32) | 0,052 - 1,392 | 0,052 - 1,392 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Planvorschub(32) | 0,014 - 0,380 | 0,014 - 0,380 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gewindesteigung-Metrisch | 0,4 - 7 mm | 0,4 - 7 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Steigung - Zoll | 56 - 4 Gg/1“ | 56 - 4 Gg/1“ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vierfachstahlhalter Aufnahmehöhe | max. 16 mm | max. 16 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Motorleistung | 1,5 kW 400 V ~50 Hz | 1,5 kW 400 V ~50 Hz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Abmessungen (L x B x H) | 1680 x 760 x 1420 mm | 1680 x 760 x 1420 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Nettogewicht | 410 kg | 410 kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
