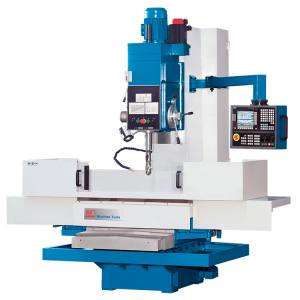

Knuth CNC Bohrmaschine KSB 50 CNC
|
| |
|
CNC Bohrmaschine für schwere Bohr-, Reib- und Gewindeschneidarbeiten in Serie
- stabile Kastenständerkonstruktion aus Grauguss mit breiten, gehärteten und geschliffenen Führungen
- die Führungen der X- und Y-Achse sind zudem mit einer Kunststoff-Gegenbeschichtung versehen
- ein kraftvoller Hauptmotor mit fein gestuftem, manuell schaltbarem Getriebe, garantiert hohes Drehmoment im gesamten Drehzahlbereich
- alle Zahnräder und Wellen sind gehärtet und geschliffen - somit laufruhig und verschleißarm
- kraftvolle Servomotoren und hochwertige Kugelumlaufspindeln positionieren den Arbeitstisch mit Präzision
- die Siemens Steuerung überzeugt durch einfache Programmerstellung mit praxisgerechten Zyklen und grafischer Unterstützung, z. B. Lochkreis, Lochreihe, Bohren, Senken und Tieflochbohren
Technische Daten - KSB 50 CNC - CNC Bohrmaschine
| Bohrleistung |
50 mm |
| Gewindeschneidleistung |
38 mm |
| Arbeitsbereich |
|
| Verfahrweg X-Achse |
850 mm |
| Verfahrweg Y-Achse |
400 mm |
| Verfahrweg Z-Achse |
240 mm |
| Tischabmessungen |
1000x545 mm |
| Tischbelastbarkeit |
300 kg |
| T-Nuten, Anzahl |
3 Stück |
| T-Nuten, Breite |
18 mm |
| T-Nuten, Abstand |
100 mm |
| Abstand Spindelnase - Tisch (max.) |
65 - 665 mm |
| Ausladung |
335 mm |
| Hauptspindel |
|
| Drehzahlbereich |
31,5 - 1400 min-1 |
| Spindelaufnahme |
MK 5 / MT 5 |
| Vorschub |
|
| Eilgang X-Achse |
15000 mm/min |
| Eilgang Y-Achse |
15000 mm/min |
| Eilgang Z-Achse |
1100 mm/min |
| Arbeitsvorschub X-Achse |
15000 mm/min |
| Arbeitsvorschub Y-Achse |
15000 mm/min |
| Arbeitsvorschub Z-Achse |
11000 mm/min |
| Genauigkeiten |
|
| Positioniergenauigkeit |
0,025 mm |
| Wiederholgenauigkeit |
0,015 mm |
| Antriebsleistungen |
|
| Motorleistung Hauptantrieb |
4 kW |
| Motorleistung X-Achse |
1,5 kW |
| Motorleistung Y-Achse |
1,5 kW |
| Motorleistung Z-Achse |
1,5 kW |
| Maße und Gewichte |
|
| Abmessungen |
3000x2050x2630 mm |
| Gewicht |
2600 kg |
Steuerung - KSB 50 CNC - CNC Bohrmaschine
Siemens Sinumerik 808 D Bohren
Standardzubehör - KSB 50 CNC - CNC Bohrmaschine
Siemens 808 D Steuerung, Bohrfutter 1-13 mm / B16, Reduzierhülsen MK 5-4, Reduzierhülsen MK 5-3, Reduzierhülsen MK 5-2, Arbeitsleuchte, Kühlmitteleinrichtung, Befestigungsbolzen, Teilverkleidung des Arbeitsbereiches, Abnahmeprotokoll, Bedienwerkzeug, Betriebsanleitung
|
| |
| |
| |
| |
