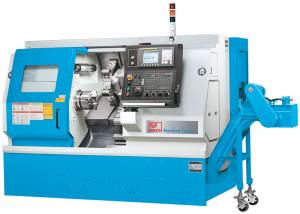

Knuth CNC Schrägbett-Drehmaschine Compact 580


Preis auf Anfrage


Art.Nr.:
180450




Knuth CNC Schrägbett-Drehmaschine Compact 580

Drehmaschine Schrägbett,CNC Drehmaschine,Drehmaschine CNC gesteuert


Robust, kraftvoll und universell -
mit einer Bearbeitungslänge von bis zu 655 mm


  • Konstruktion und Material des Maschinengestells garantieren optimale Schwingungsdämpfung und eine langfristig gleichbleibende Bearbeitungsgenauigkeit
  • Drehdurchmesser bis 580 mm und Spitzenweiten bis 655 mm ermöglichen die Bearbeitung großer Werkstücke
  • Schrägbettkonstruktion von 45° gewährleistet einwandfreien Späneabfluss zum serienmäßigen Späneförderer
  • Linearführungen in X- und Y-Achse für hohe Eilgangsgeschwindigkeit und Positioniergenauigkeit
  • Hauptspindel und Spindelkopf gewährleisten höchste Genauigkeit auch bei hoher und andauernder Belastung
  • das Advanced-Cooling-System vermeidet thermische Einflüsse und sichert eine verschleißarme Funktion
  • vorgespannte Doppelspindelmuttern überzeugen durch Spielfreiheit und Steifigkeit
  • zusammen mit der großdimensionierten Leitspindel werden Temperatureinflüsse minimiert und eine hohe Dynamik gewährleistet
  • Fanuc 0i-TD-Steuerung - bewährt und absolut zuverlässig
  • umfangreiches Standardzubehör samt hydraulischem Werkzeugrevolver, hydraulischem Kraftspannfutter und hydraulischem Reitstock
  • Laserkalibrierung zur Kontrolle der Positionsgenauigkeit gewährleistet Präzision in der Praxis

Technische Daten - Compact 580 - CNC Schrägbett-Drehmaschine

Arbeitsbereich
Drehdurchmesser über Bett (max.) 580 mm
Drehdurchmesser über Support (max.) 360 mm
Werkstück, Länge (max.) 655 mm
Verfahrweg X-Achse 235 mm
Verfahrweg Z-Achse 700 mm
Hauptspindel
Drehzahlbereich 50 - 3500 min-1
Spindelinnenkegel A2-8
Drehfutterdurchmesser 250 mm
Spindelbohrung 86 mm
Vorschub
Eilgang X-Achse 30000 mm/min
Eilgang Z-Achse 30000 mm/min
Werkzeugträger
Anzahl der Werkzeugplätze 10 Stück
Abmessungen Werkzeugschaft 25x25 mm
Durchmesser Bohrstangenaufnahme 40 mm
Genauigkeiten
Positioniergenauigkeiten ± 0,004 mm / 0,0002"
Wiederholgenauigkeiten ± 0,003 mm / 0,0001"
Antriebsleistungen
Motorleistung Hauptantrieb (cont./30 min) 15/18,5 kW / 20/25 Hp
Motorleistung X-Achse 3 kW
Motorleistung Z-Achse 3 kW
Gesamtleistungsaufnahme 26 kVA
Maße und Gewichte
Abmessungen 4250x1820x2250 mm
Gewicht 5950 kg

Steuerung - Compact 580 - CNC Schrägbett-Drehmaschine

Fanuc 0i-TD mit Manual Guide 0i

Hohe Performance für eine exzellente Produktivität



  • Konturprogrammierung
  • einfache Erstellung komplexer Konturverläufe
  • erweiterte Festzyklen, grafisch unterstützt
  • G- und M-Code Hilfe
  • ISO CODE Programmierungsassistent
  • DIN / ISO Programmierung
  • grafische Simulation für die zuverlässige Kontrolle der NC-Programme
  • hohe Kompatibilität zu vorhandenen erstellten Fanuc CNC-Programmen

Die Fülle hochklassiger Funktionen in der CNC Basis sorgen für ein Maximum an Produktivität

  • Port für Speicherkarte, Abarbeiten von Speicherkarte im DNC Betrieb
  • NANO Interpolation
  • digitales Hochleistungsservosystem an den Achsen
  • opt. freie M-Codes
  • opt. Relaisausgänge
  • 512 KB Teileprogrammspeicher / Paket B
  • RS-232 Schnittstelle
  • Mehrsprachigkeit
  • bedienerfreundliche Grafikanzeige zur visuellen Teileprogramm-Überprüfung
  • erweiterte Hilfe-Funktion und Alarm-/Bedienungsarchiv
  • 64 Werkzeugkorrekturpaare
  • Werkzeugstandzeitverwaltung: Die Werkzeuge können in Gruppen unterteilt werden. Die im NC-Speicher abgelegten Standzeiten und Werkzeugnummern jeder Gruppe werden übersichtlich in Form einer Tabelle angezeigt
  • konstante Schnittgeschwindigkeit
  • Prozesszeit und Teilezähler


Standardzubehör - Compact 580 - CNC Schrägbett-Drehmaschine

Steuerung Fanuc 0i-TD mit Manual Guide 0i, hydr. 3-B-Futter Ø 250 mm, hydraulischer 10-fach Werkzeugrevolver, hydr. Reitstock, Kühlmitteleinrichtung, Späneförderer mit Auffangbehälter, Befestigungsbolzen, Maschinenfüße, automatische Zentralschmierung, Arbeitsleuchte, Fußpedal für Spannfutter, Fettpresse, Bedienwerkzeug, Bedien- und Programmieranleitung, Betriebsanleitung

Zubehör / Optional - Compact 580 - CNC Schrägbett-Drehmaschine

Werkstückgreifer
Automatisch öffnende und schließende Tür
Manueller Werkzeugeinrichter
Öl- und Kühlmittel-Separator
Arbeitsraum-Absauger und Feuchtölsammelbehälter
Stangenvorschub
Programmierbarer Reitstock
Angetriebene Werkzeuge + C-Achsen
Mitlaufende Zentrierspitzen im Sortiment MK4
Mitlaufende Zentrierspitze MK4
Power Worker Spanabhebegerät
Kühlmittelkonzentrat 5l
