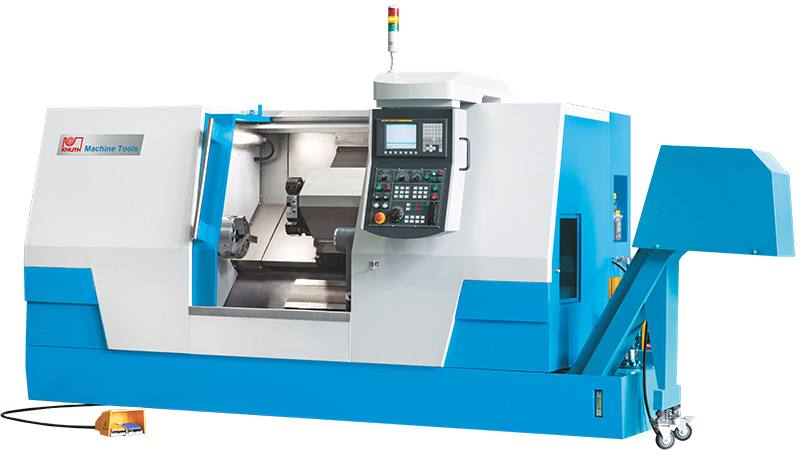

Knuth CNC Schrägbett-Drehmaschine Ecoturn 500/500
CNC Drehmaschine, Drehmaschine CNC gesteuert, CNC gesteuerte Drehmaschine |
|
Schwere CNC-Drehmaschine für die wirtschaftliche Bearbeitung großer Werkstücke und Serienteile
- die schwere Schrägbettkonstruktion und der auf hohe Stabilität ausgelegte Spindelstock wurden schon bei der Konstruktion FEM-analysiert und optimiert
- besonders breite und gehärtete Rechteckführungen mit kunststoffbeschichteten Gegenführungen gewährleisten Laufruhe und dauerhafte Präzision - auch bei schwierigen Fertigungsaufgaben wie schweren Schrupparbeiten oder unterbrochenen Schnitten
- insgesamt 5 Präzisions-Spindellagergruppen gewährleisten ein optimales Drehergebnis auch bei hoher axialer und radialer Belastung
- exakt positionierender hydraulischer 8-fach Revolver
- gute Spanabfuhr und der serienmäßige Späneförderer unterstützen eine effiziente und wirtschaftliche Bearbeitung
- hydraulischer Reitstock und hydraulisches Hohlspannfutter serienmäßig - über Fußschalter bedienbar
- leistungsfähige Kühlmittelanlage mit Kühlmitteldüsen an jeder Werkzeugaufnahme
- Fanuc 0i-Mate TD mit Manual Guide 0i punktet mit Zuverlässigkeit und bester Verfügbarkeit
- hochwertige Kugelumlaufspindeln und kraftvolle Servo-Achsantriebe sichern die sehr gute Positionier- und Wiederholgenauigkeit bei hoher Achs-Dynamik
Technische Daten - Ecoturn 500/500 - CNC Schrägbett-Drehmaschine
Arbeitsbereich |
|
Spitzenweite |
500 mm |
Spitzenhöhe |
255 mm |
Drehdurchmesser über Bett (max.) |
505 mm |
Drehdurchmesser über Support (max.) |
340 mm |
Verfahrweg X-Achse |
260 mm |
Verfahrweg Z-Achse |
600 mm |
Hauptspindel |
|
Drehzahlbereich |
50 - 3000 min-1 |
Drehmoment Hauptspindel (max.) |
171 Nm |
Spindelaufnahme |
A2-6 |
Spindelbohrung ohne Zugrohr |
65 mm |
Spindelbohrung mit Zugrohr |
52 mm |
Vorschub |
|
Eilgang X-Achse |
8000 mm/min |
Eilgang Z-Achse |
12000 mm/min |
Werkzeugträger |
|
Anzahl der Werkzeugplätze |
8 Stück |
Abmessungen Werkzeugschaft |
25x25 mm |
Durchmesser Bohrstangenaufnahme |
40 mm |
Reitstock |
|
Reitstockkonus |
MK 5 |
Reitstockpinolendurchmesser |
100 mm |
Reitstockpinolenhub |
100 mm |
Genauigkeiten |
|
Positioniergenauigkeit X-Achse |
0,016 mm |
Positioniergenauigkeit Z-Achse |
0,025 mm |
Wiederholgenauigkeit X-Achse |
0,007 mm |
Wiederholgenauigkeit Z-Achse |
0,01 mm |
Antriebsleistungen |
|
Motorleistung Hauptantrieb (cont./30 min) |
15/18,5 kW / 20/25 Hp |
Motorleistung X-Achse |
1,2 kW |
Motorleistung Z-Achse |
1,8 kW |
Maße und Gewichte |
|
Abmessungen |
2997x1500x1750 mm |
Gewicht |
4000 kg |
Steuerung - Ecoturn 500/500 - CNC Schrägbett-Drehmaschine
Fanuc 0i-Mate TD mit Manual Guide 0i
Hohe Performance für eine exzellente Produktivität
- einfache Erstellung komplexer Konturverläufe
- erweiterte Festzyklen, grafisch unterstützt
- G- und M-Code Hilfe
- ISO CODE Programmierungsassistent
- DIN / ISO Programmierung
- grafische Simulation für die zuverlässige Kontrolle der NC-Programme
- hohe Kompatibilität zu vorhandenen erstellten Fanuc CNC-Programmen
Die Fülle hochklassiger Funktionen in der CNC Basis sorgen für ein Maximum an Produktivität
- Port für Speicherkarte, Abarbeiten von Speicherkarte im DNC Betrieb
- digitales Hochleistungsservosystem an den Achsen
- opt. freie M-Codes
- opt. Relaisausgänge
- RS-232 Schnittstelle
- Mehrsprachigkeit
- bedienerfreundliche Grafikanzeige zur visuellen Teileprogramm-Überprüfung
- erweiterte Hilfe-Funktion und Alarm-/Bedienungsarchiv
- 64 Werkzeugkorrekturpaare
- Werkzeugstandzeitverwaltung: Die Werkzeuge können in Gruppen unterteilt werden. Die im NC-Speicher abgelegten Standzeiten und Werkzeugnummern jeder Gruppe werden übersichtlich in Form einer Tabelle angezeigt
- konstante Schnittgeschwindigkeit
- Prozesszeit und Teilezähler
|
|
Standardzubehör - Ecoturn 500/500 - CNC Schrägbett-Drehmaschine
Steuerung Fanuc 0i-Mate TD mit Manual Guide 0i, Späneförderer, elektronisches Handrad, 8-fach Werkzeugrevolver, hydr. Reitstock, hydraulisches Hohlspannfutter 300 mm, automatische Zentralschmierung, Kühlmitteleinrichtung, Zentrierspitze MK 5, Maschinenfüße, Befestigungsbolzen, Bedienwerkzeug, Bedien- und Programmieranleitung
Zubehör / Optional - Ecoturn 500/500 - CNC Schrägbett-Drehmaschine
Feste Lünette hydraulisch |
Werkzeugvermessung |
Automatischer Stangenvorschub 1,5 m |
Mitlaufende Zentrierspitze MK5 |
Power Worker Spanabhebegerät |
Kühlmittelkonzentrat 5l |
|
|
|
