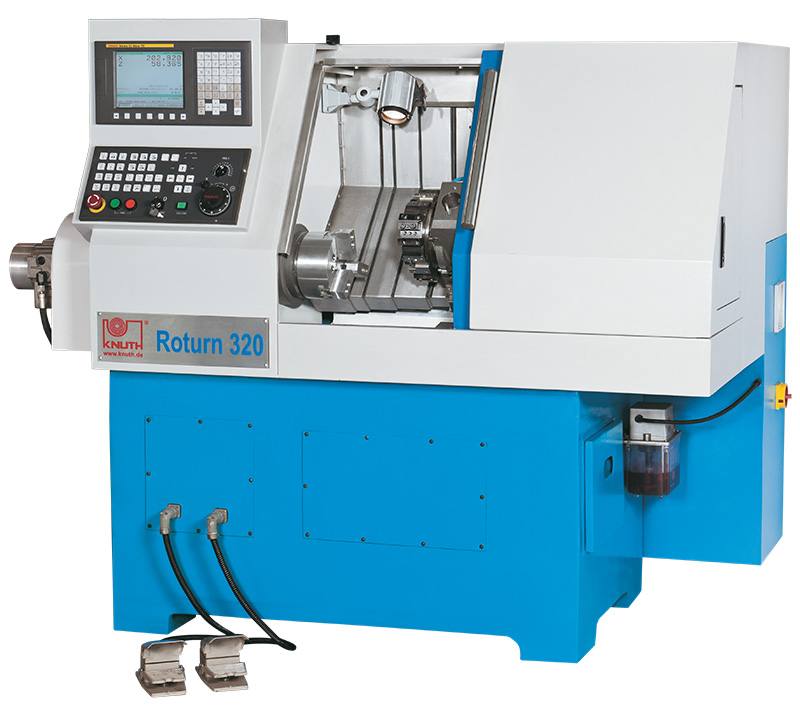

Knuth CNC Schrägbett-Drehmaschine Roturn 320 FA






Knuth CNC Schrägbett-Drehmaschine Roturn 320 FA

Drehmaschine,CNC Drehmaschine,CNC Drehmaschinen



Kompakter Schrägbettautomat für präzise Serienfertigung kleiner Werkstücke

  • 3 kW Hauptspindelmotor mit großem Drehzahlbereich (3000 min-1)
  • Maschinengestell als solide schwere 45° Schrägbettkonstruktion für hohe Steifigkeit und gute Spanabfuhr
  • Rechteckführungsbahnen der Z-Achse sind gehärtet und geschliffen und garantieren hohe Stabilität und Genauigkeit, auch bei großer Last
  • hoch belastbare Prismenführungen in der X-Achse
  • automatische Zentralschmierung minimiert Wartungszeiten
  • geschlossener Arbeitsraum bietet Schutz und ist durch die große Schiebetür gut zugänglich
  • modernste Steuerungstechnik und höchste Zuverlässigkeit durch Fanuc 0i-Mate TD mit Manual Guide 0i
  • 6-fach Werkzeugrevolver reduziert die Nebenzeiten
  • hydraulisches 3-B-Spannfutter 160 mm und hydraulischer Reitstock serienmäßig


Technische Daten - Roturn 320 - CNC Schrägbett-Drehmaschine

Arbeitsbereich
Spitzenweite 300 mm
Spitzenhöhe 160 mm
Drehdurchmesser über Bett (max.) 320 mm
Drehdurchmesser über Support (max.) 180 mm
Verfahrweg X-Achse 165 mm
Verfahrweg Z-Achse 210 mm
Hauptspindel
Drehzahlbereich 250 - 3000 min-1
Drehmoment max. 21 Nm
Spindelaufnahme A2-5
Drehfutterdurchmesser 160 mm
Spindelbohrung 50 mm
Vorschub
Eilgang X-Achse 6000 mm/min
Eilgang Z-Achse 6000 mm/min
Arbeitsvorschub X-Achse 3000 mm/min
Arbeitsvorschub Z-Achse 3000 mm/min
Werkzeugträger
Anzahl der Werkzeugplätze 6 Stück
Abmessungen Werkzeugschaft 16x16 mm
Reitstock
Reitstockkonus MK 3
Reitstockpinolendurchmesser 60 mm
Genauigkeiten
Positioniergenauigkeit X-Achse 0,016 mm
Positioniergenauigkeit Z-Achse 0,02 mm
Wiederholgenauigkeit X-Achse 0,007 mm
Wiederholgenauigkeit Z-Achse 0,008 mm
Antriebsleistungen
Motorleistung Hauptantrieb 3 kW
Motorleistung Kühlmittelpumpe 0,9 kW
Maße und Gewichte
Abmessungen 1750x1170x1500 mm
Gewicht 1500 kg


Steuerung - Roturn 320 - CNC Schrägbett-Drehmaschine

Fanuc 0i-Mate TD mit Manual Guide 0i

Hohe Performance für eine exzellente Produktivität

  • einfache Erstellung komplexer Konturverläufe
  • erweiterte Festzyklen, grafisch unterstützt
  • G- und M-Code Hilfe
  • ISO CODE Programmierungsassistent
  • DIN / ISO Programmierung
  • grafische Simulation für die zuverlässige Kontrolle der NC-Programme
  • hohe Kompatibilität zu vorhandenen erstellten Fanuc CNC-Programmen

Die Fülle hochklassiger Funktionen in der CNC Basis sorgen für ein Maximum an Produktivität

  • Port für Speicherkarte, Abarbeiten von Speicherkarte im DNC Betrieb
  • digitales Hochleistungsservosystem an den Achsen
  • opt. freie M-Codes
  • opt. Relaisausgänge
  • RS-232 Schnittstelle
  • Mehrsprachigkeit
  • bedienerfreundliche Grafikanzeige zur visuellen Teileprogramm-Überprüfung
  • erweiterte Hilfe-Funktion und Alarm-/Bedienungsarchiv
  • 64 Werkzeugkorrekturpaare
  • Werkzeugstandzeitverwaltung: Die Werkzeuge können in Gruppen unterteilt werden. Die im NC-Speicher abgelegten Standzeiten und Werkzeugnummern jeder Gruppe werden übersichtlich in Form einer Tabelle angezeigt
  • konstante Schnittgeschwindigkeit
  • Prozesszeit und Teilezähler


Standardzubehör - Roturn 320 - CNC Schrägbett-Drehmaschine

Steuerung Fanuc 0i-Mate TD mit Manual Guide 0i, 6-fach Werkzeugrevolver, hydr. 3-B-Futter Ø 160 mm, automatische Zentralschmierung, hydr. Reitstock, Bedien- und Programmieranleitung



Zubehör / Optional - Roturn 320 - CNC Schrägbett-Drehmaschine

Knuth Kühlmittelkonzentrat 5l
Knuth Spanabhebegerät Power Worker
Knuth Mitlaufende Zentrierspitze MK4
Knuth Mitlaufende Zentrierspitzen im Sortiment MK4
Knuth Stangenmagazin Feedek
Knuth Stangenmagazin mit Gegengewicht
Knuth Späneförderer
