Knuth CNC Schrägbett-Drehmaschine Roturn 480 FA

CNC Maschinen,Drehmaschinen Zubehör,Drehmaschinen Hersteller, CNC Maschine

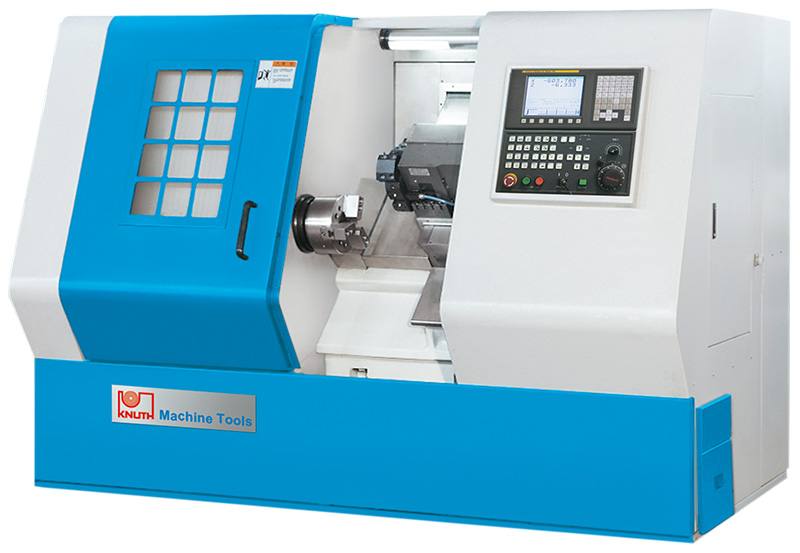

Abb. zeigt Roturn 480

Ein erfolgreiches Konzept in neuer Größe - komplett ausgestattet mit Fanuc 0i-Mate TD Steuerung, hydraulischem Reitstock und 6-fach Werkzeugrevolver

das Maschinengestell ist auch bei den größeren Modellen eine bewährte und stabile 45° Schrägbettkonstruktion aus Qualitätsguss für hohe Steifigkeit und gute Spanabfuhr
die Rechteckführungsbahnen bieten hervorragende Stabilität und gleichzeitig höchste Präzision
7,5 kW Hauptspindelmotor verfügt über hohes Drehmoment im gesamten Drehzahlbereich
der rundum geschlossene Arbeitsbereich ist durch große Schiebetür gut zugänglich für problemloses Einrichten, Bestücken und Entladen
ein leistungsfähiger Späneförderer gehört zur Serienausstattung der Maschine
Steuerungstechnik mit ausgezeichneter Zuverlässigkeit - die Fanuc 0i-Mate TD mit Manual Guide 0i
hydraulisches 200 mm Spannfutter und hydraulicher Reitstock serienmäßig
die automatische Zentralschmierung entlastet den Bediener und vereinfacht
die Wartung der Maschine

Technische Daten - Roturn 480 - CNC Schrägbett-Drehmaschine

Arbeitsbereich
Spitzenweite	300 mm
Spitzenhöhe	430 mm
Drehdurchmesser über Bett (max.)	480 mm
Drehdurchmesser über Support (max.)	350 mm
Verfahrweg X-Achse	230 mm
Verfahrweg Z-Achse	430 mm
Hauptspindel
Drehzahlbereich	250 - 3000 min-1
Spindelaufnahme	A2-6
Spindelbohrung ohne Zugrohr	52 mm
Spindelbohrung mit Zugrohr	32 mm
Vorschub
Eilgang X-Achse	6000 mm/min
Eilgang Z-Achse	6000 mm/min
Arbeitsvorschub X-Achse	3000 mm/min
Arbeitsvorschub Z-Achse	3000 mm/min
Werkzeugträger
Anzahl der Werkzeugplätze	6 Stück
Abmessungen Werkzeugschaft	20x20 mm
Durchmesser Bohrstangenaufnahme	25 mm
Reitstock
Reitstockkonus	MK 4
Reitstockpinolendurchmesser	85 mm
Reitstockpinolenhub	80 mm
Genauigkeiten
Positioniergenauigkeit X-Achse	0,016 mm
Positioniergenauigkeit Z-Achse	0,02 mm
Wiederholgenauigkeit X-Achse	0,007 mm
Wiederholgenauigkeit Z-Achse	0,008 mm
Antriebsleistungen
Motorleistung Hauptantrieb	7,5 kW
Motorleistung Kühlmittelpumpe	0,12 kW
Maße und Gewichte
Abmessungen	2490x1460x1925 mm
Gewicht	3200 kg

Steuerung - Roturn 480 - CNC Schrägbett-Drehmaschine

Fanuc 0i-Mate TD mit Manual Guide 0i

Hohe Performance für eine exzellente Produktivität

einfache Erstellung komplexer Konturverläufe
erweiterte Festzyklen, grafisch unterstützt
G- und M-Code Hilfe
ISO CODE Programmierungsassistent
DIN / ISO Programmierung
grafische Simulation für die zuverlässige Kontrolle der NC-Programme
hohe Kompatibilität zu vorhandenen erstellten Fanuc CNC-Programmen

Die Fülle hochklassiger Funktionen in der CNC Basis sorgen für ein Maximum an Produktivität

Port für Speicherkarte, Abarbeiten von Speicherkarte im DNC Betrieb
digitales Hochleistungsservosystem an den Achsen
opt. freie M-Codes
opt. Relaisausgänge
RS-232 Schnittstelle
Mehrsprachigkeit
bedienerfreundliche Grafikanzeige zur visuellen Teileprogramm-Überprüfung
erweiterte Hilfe-Funktion und Alarm-/Bedienungsarchiv
64 Werkzeugkorrekturpaare
Werkzeugstandzeitverwaltung: Die Werkzeuge können in Gruppen unterteilt werden. Die im NC-Speicher abgelegten Standzeiten und Werkzeugnummern jeder Gruppe werden übersichtlich in Form einer Tabelle angezeigt
konstante Schnittgeschwindigkeit
Prozesszeit und Teilezähler

Standardzubehör - Roturn 480 - CNC Schrägbett-Drehmaschine

Steuerung Fanuc 0i-Mate TD mit Manual Guide 0i, 6-fach Werkzeugrevolver, hydr. 3-B-Futter Ø 200 mm, hydr. Reitstock, Späneförderer, Kühlmitteleinrichtung, automatische Zentralschmierung, Bedienwerkzeug, Betriebsanleitung

Zubehör / Optional - Roturn 480 - CNC Schrägbett-Drehmaschine

Knuth 8-fach Werkzeugrevolver, hydraulisch

Knuth Mitlaufende Zentrierspitzen im Sortiment MK4

Knuth Mitlaufende Zentrierspitze MK4

Knuth Spanabhebegerät Power Worker

Knuth Kühlmittelkonzentrat 5l
