Bernardo Produktionsdrehmaschine Titan 560 x 2000


18.891,66 EURzzgl. 19 % MwSt., zzgl. Versand



Art.Nr.:
03-1344XL
Lieferzeit:
Versandgewicht:
2720 kg

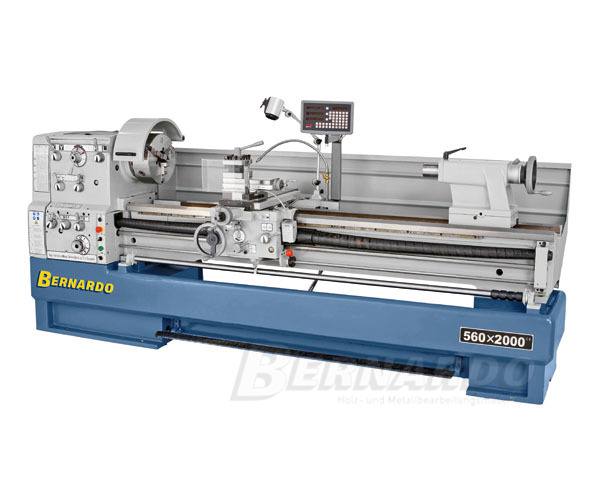

Bernardo Produktionsdrehmaschine Titan 560 x 2000



Die Produktionsdrehmaschine Titan 560 wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist.



Spitzenweite

2000 mm

Spitzenhöhe

280 mm

Umlaufdurchmesser über Bett

560 mm

Umlaufdurchmesser über Kröpfung

785 mm

Umlaufdurchmesser über Planschlitten

350 mm

Bettbreite

350 mm

Spindelbohrung

80 mm

Spindelaufnahme

DIN 55029, D1 - 8

Drehzahlbereich

(12) 25 - 1600 U/min

Bereich Längsvorschübe

(35) 0,059 - 1,646 mm/U

Bereich Planvorschübe

(35) 0,020 - 0,573 mm/U

Metrische Gewinde

(47) 0,2 - 14 mm

Zollgewinde

(60) 2 - 112 Gg/1"

Pinolendurchmesser

75 mm

Pinolenweg

180 mm

Pinolenaufnahme

MK 5

Motorleistung

7,5 kW (10,0 PS)

Maschinenabmessung (B x T x H) 3340 x 1150 x 1460 mm

Gewicht ca.

2720 kg



  • Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ...
  • Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
  • Inklusive 4 einstellbare Nocken zur automatischen Abschaltung des Bettschlittens
  • Das Maschinenbett, aus einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
  • Reitstock kann zum Kegeldrehen verstellt werden
  • Zentralschmierung für den Bettschlitten

Lieferumfang Bernardo Produktionsdrehmaschine Titan 560:
  • 3-Achs-Positionsanzeige
  • 3-Backen-Stahlfutter PO3-315 mm / D8
  • Planscheibe K72-400 mm / D8
  • Aufspannscheibe 450 mm
  • Feststehende Lünette- Durchlass diam. max. 180 mm
  • Mitlaufende Lünette- Durchlass diam. max. 120 mm
  • 2 Zentrierspitzen
  • Erstbefüllung mit Shell Tellus 46
  • Motor mit Magnetbremse nach CE-Norm
  • Elektromechanische Spindelbremse
  • Kühlmitteleinrichtung
  • Schnellwechselstahlhalter System Multifix, Größe C
  • Halogenlampe
  • Wechselräder
  • Gewindeuhr
  • Spänerückwand
  • Bedienwerkzeug



Lieferbares Sonderzubehör Bernardo Produktionsdrehmaschine Titan 560:

  • 3-Backenfutter DK11-250 mm / D8, nach DIN 55029 (Art.Nr.:21-0787)
  • 4-Backen-Stahlfutter PO4-315 mm / D8, nach DIN 55029 (Art.Nr.:21-2042F)
  • Weiche Monoblockbacken DSJ-DK11-250 (Art.Nr.:21-0855)
  • Weiche Monoblockbacken SJ-PS3-315 (Art.Nr.:21-3206)
  • Weiche Monoblockbacken SJ-PS4-315 (Art.Nr.:21-3224)
  • Mitlaufende Körnerspitze PC - MK 5 (Art.Nr.:22-1004)
  • Mitlaufende Präzisions-Körnerspitze NCA - MK 5 (Art.Nr.:22-1011)
  • Mitlaufende Körnerspitze Type SMA, MK 5 inkl. 7 Einsätzen (Art.Nr.:22-1043)
  • Mitlaufender Zentrierkegel MK 5 - 150 mm (Art.Nr.:22-1065)
  • Spannzangenfutter 5C (Art.Nr.:22-1090)
  • Spannzangenset 5C / 3 - 26 mm, 24-tlg. (Art.Nr.:22-1097)
  • Wechselhalter mit geradem Einsatz für Größe C, 40 x 150 mm (Art.Nr.:23-1008C3)
  • Wechselhalter mit geradem Einsatz für Größe C, 45 x 170 mm (Art.Nr.:23-1008C5)
  • Wechselhalter mit Prismeneinsatz für Größe C, diam. 40 x 160 mm (Art.Nr.:23-1013)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 20 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2054)
  • Drehmeißelsatz mit HM-Wendeplatten 20 mm, 7-tlg. (Art.Nr.:44-3088)
  • Maschinenschuh NE 120 (Art.Nr.:53-2011)
  • Bernardo Kühlmittelflüssigkeit TURN für Drehmaschinen, im 5 l Kanister (Art.Nr.:54-1202)
