Bernardo Smart 410 x 1500 Universaldrehmaschine Digitalanzeige


11.951,10 EURzzgl. 19 % MwSt., zzgl. Versand



Art.Nr.:
03-1299
EAN:
9009468001773
Lieferzeit:
Versandgewicht:
1810 kg

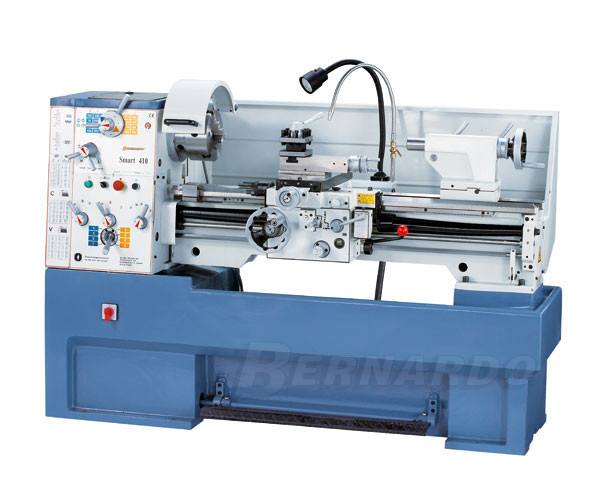

Bernardo Smart 410 x 1500 Universaldrehmaschine mit Digitalanzeige.

Bernardo Universaldrehmaschine Smart 410 x 1500 mit Digitalanzeige



Die Universaldrehmaschine Smart 410 eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung behinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...), wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell serienmäßig mit einer 3-Achs-Digitalanzeige ausgestattet.



Technische Spezifikationen

Spitzenweite

1500 mm

Spitzenhöhe

205 mm

Umlaufdurchmesser über Bett

410 mm

Umlaufdurchmesser über Kröpfung

580 mm

Umlaufdurchmesser über dem Planschlitten

255 mm

Bettbreite

250 mm

Spindelbohrung

52 mm

Spindelaufnahme

DIN 55029, D1 - 6

Drehzahlbereich

(16) 45 - 1800 U/min

Bereich Längsvorschübe

(17) 0,05 - 1,7 mm/U

Bereich Planvorschübe

(17) 0,025 - 0,85 mm/U

Metrische Gewinde

(42) 0,2 - 14 mm

Zollgewinde

(45) 2 - 72 Gg/1“

Pinolendurchmesser

50 mm

Pinolenweg

120 mm

Pinolenaufnahme

MK 4

Motorleistung

2,2 / 3,3 kW

Maschinenabmessung (B x T x H)

2530 x 1000 x 1450 mm

Gewicht ca.

1810 kg

Features

  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
  • Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
  • Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
  • Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
  • Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
Lieferumfang:
  • 3-Achs-Positionsanzeige
  • 3-Backenfutter DK11-200 mm / D6
  • Planscheibe K72-250 mm / D6
  • Aufspannscheibe 350 mm
  • Feststehende Lünette- Durchlass diam. max. 135 mm
  • Mitlaufende Lünette- Durchlass diam. max. 65 mm
  • Kühlmitteleinrichtung
  • Vierfachstahlhalter
  • Schutzeinrichtung bei Vierfachstahlhalter
  • Mikrometer-Längsanschlag
  • Rutschkupplung
  • Revolveranschlag mit Feineinstellung
  • Gewindeuhr
  • Motor mit Magnetbremse nach CE-Norm
  • Fußpedal mit Bremsfunktion nach CE
  • Erstbefüllung mit Shell Tellus 46
  • LED-Maschinenleuchte
  • Wechselräder
  • Reduzierhülse
  • 2 Zentrierspitzen
  • Spänerückwand
  • Bedienungswerkzeug



Lieferbares Sonderzubehör:

  • 4-Backenfutter DK12-200 mm / D6, nach DIN 55029 (Art.Nr.:21-0835)
  • Weiche Monoblockbacken DSJ-DK11-200 (Art.Nr.:21-0854)
  • Weiche Aufsatzbacken DSTJ-DK11-200 (Art.Nr.:21-0878)
  • Grundbacken DMJ-DK11-200 (Art.Nr.:21-0900)
  • Umkehraufsatzbacken DTJ-DK11-200 (Art.Nr.:21-0922)
  • 3-Backenfutter PS3-250 / D6, nach DIN 55029 (Art.Nr.:21-1056F)
  • Weiche Monoblockbacken SJ-PS3-250 (Art.Nr.:21-3205)
  • Bernardo Standard-4-Backenfutter DK12-D, DIN 55029, DK12-200/D6, Gussausführung (Art.Nr.:21-0835)
  • Weiche Monoblockbacken DSJ-DK12-200 (Art.Nr.:21-0867)
  • Kurzkegelflansch FL nach DIN 55029 200 / D6, futterseitig plan, Gusskörper (Art.Nr.:21-4057)
  • Mitlaufende Körnerspitze PC - MK 4 (Art.Nr.:22-1003)
  • Mitlaufende Hochleistungs-Körnerspitze NCK-A MK 4 (Art.Nr.:22-1026)
  • Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 4 (Art.Nr.:22-1042)
  • Mitlaufender Zentrierkegel MK 4 / 125 mm (Art.Nr.:22-1060)
  • Revolverkopf MK 4 mit 6 Stationen (Art.Nr.:22-1072)
  • Einsätze für Revolverkopf MK 4 (Art.Nr.:22-1077)
  • Spannzangenfutter 5C mit Aufnahme D1 - 6 (Art.Nr.:22-1096)
  • Spannzangenset 5C / 3 - 26 mm, 24-tlg (Art.Nr.:22-1097)
  • Schnellwechselstahlhalterset System Multifix Größe B, inkl. 4 gerader Einsätze (Art.nr.:23-1002)
  • Werksmontage Schnellwechselhalter ** (Art.Nr.:23-1092)
  • Wechselhalter mit geradem Einsatz für Größe B, 25 x 120 mm (Art.Nr.:23-1007B1)
  • Wechselhalter mit geradem Einsatz für Größe B, 32 x 140 mm (Art.Nr.:23-1007B4)
  • Wechselhalter mit Prismeneinsatz für Größe B, diam. 32 x 130 mm (Art.Nr.:23-1012)
  • Schnellspannbohrfutter 1 - 16 mm / B 16 (Art.Nr.:24-1082)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 20 mm, 5-tlg. (Art.Nr.:44-2023)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 20 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2054)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 20 mm, 7-tlg., Satz E (Art.Nr.:44-3088)
  • Maschinenschuh NE 160 (Art.Nr.:53-2012)
  • Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art.Nr.:54-1206)
