» » » Bernardo Universaldrehmaschine Smart 410 x 1000 V stufenl. Drehzahl

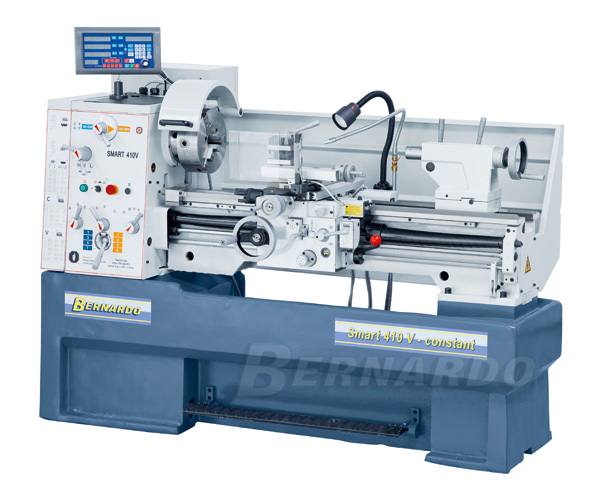

Bernardo Universaldrehmaschine Smart 410 x 1000 V stufenloser Drehzahl
Universaldrehmaschine mit stufenloser Drehtzahl
|
Die
Universaldrehmaschine Smart 410 x 1000 V constant
eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung behinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, 3-Achs-Positionsanzeige,...), wodurch diese Maschine universell einsetzbar ist. Weiters ist dieses Modell mit der Zusatzfunktion "konstante Schnittgeschwindigkeit" ausgestattet, d.h. auch bei verändertem Werkstückdurchmesser wird eine optimale Oberflächengüte erzielt.
Spitzenweite
|
1000 mm
|
Spitzenhöhe
|
205 mm
|
Umlaufdurchmesser über Bett
|
410 mm
|
Umlaufdurchmesser über Kröpfung
|
580 mm
|
Umlaufdurchmesser über dem Planschlitten
|
255 mm
|
Bettbreite |
250 mm |
Spindelbohrung
|
52 mm
|
Spindelaufnahme
|
DIN 55029, D1 - 6
|
Drehzahlbereich, 2 Stufen
|
30 - 550 / 550 - 3000 U/min
|
Bereich Längsvorschübe
|
(17) 0,05 - 1,7 mm/U
|
Bereich Planvorschübe
|
(17) 0,025 - 0,85 mm/U
|
Metrische Gewinde
|
(42) 0,2 - 14 mm
|
Zollgewinde
|
(45) 2 - 72 Gg/1"
|
Pinolendurchmesser
|
50 mm
|
Pinolenweg
|
120 mm
|
Pinolenaufnahme
|
MK 4
|
Motorleistung
|
5,5 kW (7,5 PS)
|
Maschinenabmessung (B x T x H) |
2030 x 1000 x 1450 mm |
Gewicht ca.
|
1550 kg
|
- Konstante Schnittgeschwindigkeit beim Plandrehen, die Spindeldrehzahl wird nach dem veränderten Werkstückdurchmesser automatisch angepasst
- Hohe Oberflächengüte durch die konstante Schnittgeschwindigkeit beim Plandrehen
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
- Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
- Serienmäßig mit Frequenzumrichter und 3-Achs-Positionsanzeige
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Verschiebbarer Reitstock zum Kegeldrehen, Handräder mit einstellbarer Feinskalierung (0,02 mm)
- Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
Lieferumfang:
- 3-Achs-Positionsanzeige
- 3-Backenfutter PO3-200 mm / D6
- Planscheibe K72-250 mm / D6
- Aufspannscheibe 350 mm
- Feststehende Lünette - Durchlass diam. max. 135 mm
- Mitlaufende Lünette - Durchlass diam. max. 65 mm
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung
- Vierfachstahlhalter
- Mikrometer-Längsanschlag
- Gewindeuhr
- Spindelbremse
- Frequenzumrichter
- Halogenleuchte
- Wechselräder
- 2 Zentierspitzen
- Spänerückwand
- Bedienungswerkzeug
Lieferbares Sonderzubehör:
- Weiche Monoblockbacken SJ-PS3-200 (Art.Nr.:21-3204)
- Weiche Monoblockbacken SJ-PS3-250 (Art.Nr.:21-3205)
- Weiche Monoblockbacken SJ-PS4-200 (Art.Nr.:21-3222)
- Weiche Aufsatzbacken STJ-PS3-200 (Art.Nr.:21-3242)
- Grundbacken MJ-PS3-200 (Art.Nr.:21-3282)
- Umkehraufsatzbacken TJ-PS3-200 (Art.Nr.:21-3322)
- Bernardo Standard-3-Backenfutter PO3-D, DIN 55029, PO3-250/D6, Stahlausführung (Art.Nr.:21-1044F)
- Bernardo Präzisons-4-Backenfutter PO4-D, DIN 55029, PO4-200/D6, Stahlausführung (Art.Nr.:21-2038F)
- Mitlaufende Körnerspitze PC - MK 4 (Art.Nr.:22-1003)
- Mitlaufende Präzions-Körnerspitze NCA-MK 4 (Art.Nr.:22-1010)
- Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 4 (Art.Nr.:22-1042)
- Mitlaufender Zentrierkegel MK 4 / 125 mm (Art.Nr.:22-1060)
- Revolverkopf MK 4 mit 6 Stationen (Art.Nr.:22-1072)
- Einsätze für Revolverkopf MK 4 (Art.Nr.:22-1077)
- Schnellwechselstahlhalterset System Multifix Größe B, inkl. 4 gerader Einsätze (Art.nr.:23-1002)
- Montagekosten für Multifix B, C bzw. D ** (Art.Nr.:23-1091)
- Schnellspannbohrfutter 1 - 16 mm / B 16 (Art.Nr.:24-1082)
- Drehmeisselsatz mit HM-Wendeschneidplatten 20 mm, 5-tlg. (Art.Nr.:44-2023)
- Drehmeisselsatz mit HM-Wendeschneidplatten 20 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2054)
- Drehmeisselsatz mit HM-Wendeschneidplatten 20 mm, 7-tlg., Satz E (Art.Nr.:44-3088)
- Maschinenschuh MS 80 (Art.Nr.:53-2000)
- Bernardo Kühlmittelflüssigkeit TURN für Drehmaschinen, im 5 l Kanister (Art.Nr.:54-1202)
|
|
