*Knuth Radial-Bohrmaschine R 70


38.201,68 EURzzgl. 16 % MwSt., zzgl. Versand



Art.Nr.:
101654
Lieferzeit:
Nicht mehr lieferbar (Ausland abweichend)
Versandgewicht:
7000 kg



ARTIKEL IST NICHT MEHR LIEFERBAR!!!!!!!!!!!!!

Knuth Radial-Bohrmaschine R 70

Radialbohrmaschine, Radial Bohrmaschine

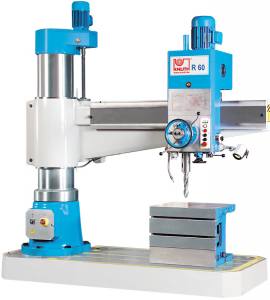

Abb. zeigt R 60



KNUTH-Radialbohrmaschinen - im Detail perfektioniert, kraftvoll, überaus stabil und handlich

  • Basis, Säule, Ausleger und Getriebekopf bestehen aus hochwertigem Qualitätsguss
  • wesentliche Konstruktionsmerkmale sind die groß dimensionierte Säule und der besonders torsionssteife Ausleger
  • Höhenverstellung des Auslegers erfolgt über kraftvollen motorischen Antrieb und Hubspindel
  • das Auslegerhubgetriebe läuft im Ölbad und arbeitet zuverlässig und verschleißarm
  • die aufwändige Säulenschwenkkonstruktion mit optimierter Klemmung überzeugt durch höchste Stabilität und minimalen Klemmversatz
  • die Schwenk- und Verfahrachsen zeichnen sich durch ausgesprochene Leichtgängigkeit aus und entlasten den Bediener im Produktionsalltag
  • die Getriebe verfügen über gehärtete und präzisionsgeschliffene Chrom-Nickel-Stahlzahnräder für gleichmäßigen und geräuscharmen Lauf
  • alle Getriebeteile werden von einer Ölpumpe zuverlässig mit Schmierstoff versorgt
  • die Hauptspindel läuft in Präzisionslagern und verfügt über eine automatische Spindelbremse

Vielfach bewährt in Leistung, Qualität und Wirtschaftlichkeit

  • die Verzahnung der Pinole ist geschliffen für leichtgängigen Vorschub bei geringstem Verschleiß
  • der Bohrkopf verfährt auf gehärteten und geschliffenen Führungsbahnen
  • der Vorschub ist bei allen Modellen mit einer einstellbaren Überlastungskupplung ausgestattet
  • einstellbarer Bohrtiefenanschlag mit großer, gut ablesbarer Skalierung und Nonius
  • alle Bedienelemente sind praxisgerecht platziert und ermöglichen eine leichte Handhabung und kurze Einarbeitungszeit
  • leistungsstarke Kühlmitteleinrichtung mit im Maschinenfuß integriertem Vorratsbehälter
  • den großen Ausladungen und hohen Bohrleistungen wurde hier mit einer besonders stabilen Auslegung der Konstruktion Rechnung getragen, ohne dabei das Handling und die Leichtgängigkeit zu vernachlässigen
  • Spindeldrehzahlen und Vorschubgeschwindigkeiten werden hydraulisch geschaltet, einfach und bediensicher
  • der Bohrspindelantrieb erfolgt auch hier über eine Lamellenwendekupplung, diese vermeidet zu hohe Lastspitzen und ist einfach zu bedienen
  • unabhängige hydraulische Klemmungen von Kopf, Säule und Ausleger
  • Bohrkopf und Säule können gemeinsam oder separat geklemmt bzw. gelöst werden, die Betätigung erfolgt über Drucktaster
  • der Ausleger verfügt über eine Zentralschmierung, die die Säule zuverlässig mit Schmiermittel versorgt


Technische Daten - R 70 - Radial-Bohrmaschine

Bohrleistung, Stahl 70 mm
Gewindebohrleistung, Stahl M 50
Gewindebohrleistung, Guss M 56
Bohrtiefe (max.) 400 mm
Arbeitsbereich
Abmessung, Maschinentisch 2000x1000x200 mm
Abmessung, Würfeltisch 800x630x500 mm
Ausladung Spindel - Säulenoberfläche 450 - 2000 mm
Abstand Spindelnase - Tischoberfläche 400 - 1600 mm
Verfahrweg Bohrkopf (horizontal) 1600 mm
Hubweg des Armes (vertikal) 600 mm
Hauptspindel
Drehzahlbereich (16) 20 - 1600 min-1
Spindelaufnahme MK 5 / MT 5
Vorschub
Vorschübe (16) 0,04 - 3,2 mm/U
Antriebsleistungen
Motorleistung Hauptantrieb 5,5 kW
Hubmotor 1,5 kW
Maße und Gewichte
Abmessungen 3080x1250x3300 mm
Gewicht 7000 kg


Standardzubehör - R 70 - Radial-Bohrmaschine

Kühlmitteleinrichtung, Würfeltisch, Halogenarbeitsleuchte


Zubehör / Optional - R 70 - Radial-Bohrmaschine

Reduzierhülsen MK 5
Knuth Zubehör-Set MK 4 8tlg.
